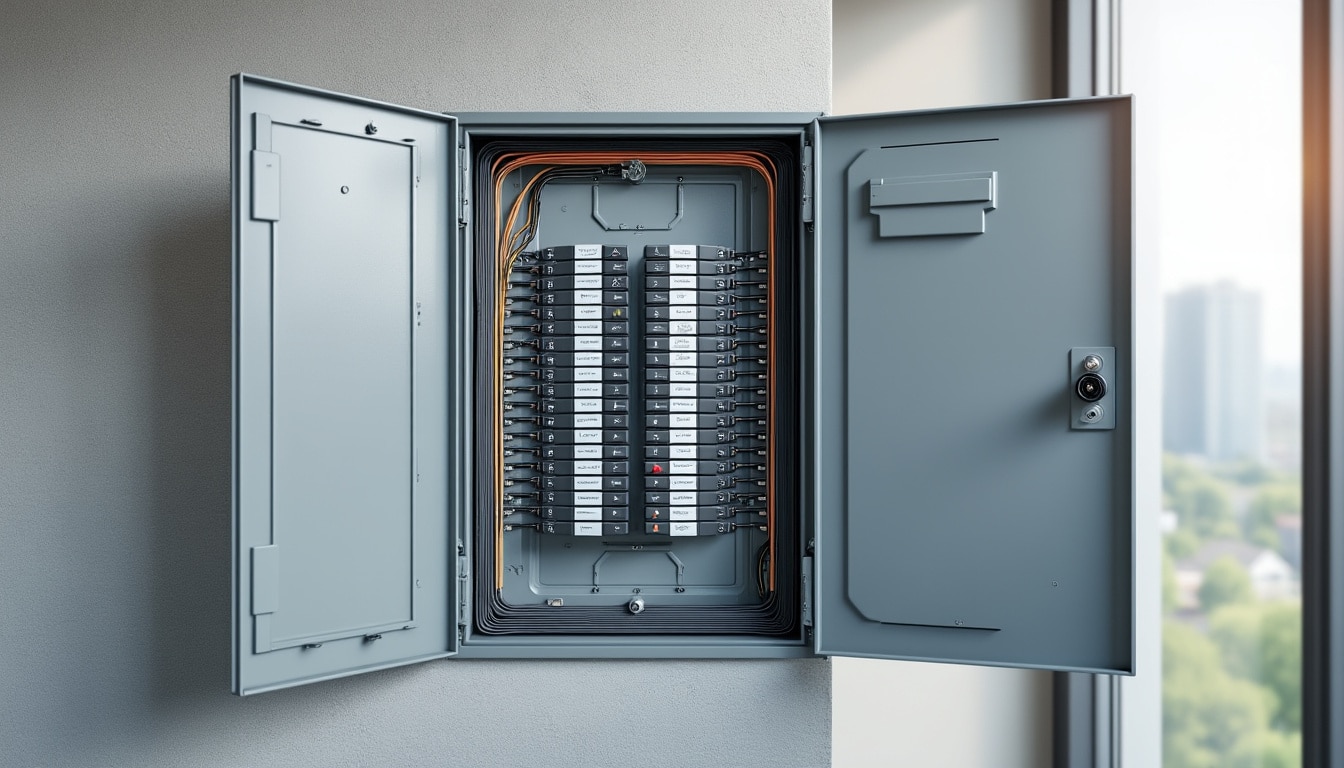

Le tableau de répartition concentre les disjoncteurs divisionnaires et organise la distribution électrique du logement avec méthode. Il reçoit le courant électrique après le disjoncteur de branchement, puis le répartit vers chaque circuit électrique selon son usage.
Ce coffret ne se résume pas à une simple boîte technique, car il conditionne la sécurité électrique, la conformité et la continuité de service. Dans un logement bien pensé, il protège autant les personnes que les appareils, ce qui prépare naturellement l’examen des règles de protection électrique et des choix de dimensionnement.
A retenir :
- Répartition claire des circuits et protections
- Conformité NF C 15-100 vérifiée
- Réserve d’extension pour évolutions futures
- Différentiels 30 mA et calibres adaptés
- Intervention professionnelle vivement recommandée
Comprendre le rôle du tableau de répartition dans un logement
Le point de départ est simple : tout vient de l’arrivée générale, puis le coffret distribue l’électricité vers les usages du quotidien. Quand une famille allume le four, lance le lave-linge et recharge un téléphone, chaque appareil dépend d’un circuit distinct, pensé pour éviter la surcharge.
Cette organisation limite les coupures en cascade et améliore la lecture de l’installation électrique. Selon la NF C 15-100, l’architecture doit séparer les fonctions de coupure générale, de surveillance différentielle et de protection de chaque ligne.
- Arrivée générale depuis le disjoncteur de branchement
- Répartition vers différents usages domestiques
- Protection des personnes par différentiels 30 mA
- Protection des biens par calibrage précis
Un tableau bien ordonné facilite aussi les dépannages, car le technicien localise plus vite l’origine d’un défaut. Dans une maison de banlieue, un simple déclenchement sur le circuit du chauffe-eau ne doit pas priver tout le logement de lumière.
Élément
Fonction principale
Position dans le tableau
Effet recherché
Disjoncteur de branchement
Coupe l’alimentation générale
Amont
Sécurité globale
Interrupteur différentiel
Détecte les fuites de courant
Tête de rangée
Protection des personnes
Disjoncteur divisionnaire
Protège un circuit précis
Aval
Limitation des surcharges
Borier de terre
Regroupe les conducteurs de protection
Partie basse
Évacuation des défauts
Le fil conducteur reste la même logique : plus la distribution électrique est lisible, plus l’installation gagne en fiabilité. Cette base permet ensuite d’aborder les normes, qui fixent le cadre concret du dimensionnement.
Les protections qui sécurisent les circuits du logement
Ce premier niveau de lecture s’éclaire mieux quand on distingue les protections des usages. Le tableau ne sert pas seulement à répartir le courant électrique, il empêche aussi qu’un défaut local se transforme en incident plus large.
Selon l’AFNOR, la NF C 15-100 impose au moins deux dispositifs différentiels de 30 mA dans une installation résidentielle. Dans la pratique, cela signifie qu’un défaut sur un circuit de prises ne doit pas condamner tout le logement d’un seul coup.
« Quand j’ai remplacé un vieux coffret, j’ai compris à quel point un repérage propre changeait tout au quotidien. »
Marc L.
Le choix des calibres compte autant que le nombre d’appareils. Un circuit d’éclairage ne se protège pas comme une plaque de cuisson, et cette évidence évite bien des erreurs coûteuses.
Lire l’architecture sans se tromper entre amont et aval
Cette lecture devient plus facile quand on suit le trajet de l’énergie de haut en bas. D’abord, l’alimentation générale arrive, ensuite les différentiels filtrent les défauts, enfin les divisionnaires isolent chaque usage.
Selon Enedis, le compteur et le disjoncteur de branchement appartiennent au réseau, tandis que le tableau relève du propriétaire. Cette frontière juridique explique pourquoi toute modification sérieuse demande méthode, précaution et souvent l’aide d’un professionnel.
- Amont réseau et coupure générale
- Milieu de tableau avec surveillance différentielle
- Aval dédié aux usages terminaux
- Repérage clair pour maintenance rapide
Dans un pavillon, cette logique évite l’effet domino qu’on redoute tous lors d’une panne. Le passage vers la conformité technique devient alors naturel, car la sécurité dépend d’un ensemble cohérent.
Norme NF C 15-100 et dimensionnement du tableau électrique
Après la logique fonctionnelle, le cadre réglementaire fixe les limites concrètes de l’installation électrique. Selon l’AFNOR, la NF C 15-100 encadre les logements neufs et les rénovations lourdes, avec des exigences précises sur les différentiels, la terre et la réserve de modules.
Cette norme ne relève pas du confort administratif, car elle conditionne l’attestation Consuel et la mise en service par Enedis. Un propriétaire pressé comprend vite qu’un tableau mal dimensionné coûte plus cher qu’un coffret bien pensé dès le départ.
Réserve utile :
- Modules libres pour extensions futures
- Rangées disponibles pour nouveaux usages
- Marge pratique pour borne ou pompe à chaleur
- Évolutivité sans reprise complète
La réserve de 20 % de modules libres, largement rappelée dans les guides techniques, répond à une réalité simple : les équipements évoluent. Entre une chambre ajoutée, un bureau télétravail et une borne IRVE, le logement change plus vite que prévu.
Type de logement
Surface repère
Rangées minimales
Différentiels minimaux
Studio ou T1
Moins de 35 m²
2
1 DDR 30 mA selon les circuits
T2 à T4
35 à 100 m²
3
2 DDR 30 mA
Maison individuelle
Plus de 100 m²
4
2 DDR 30 mA, souvent plus selon équipements
Grande maison ou triphasé
Plus de 150 m²
5 ou plus
3 DDR 30 mA minimum
Ces repères restent pratiques, même si chaque projet demande une lecture fine des usages. Le prochain angle concerne justement les modules particuliers, ceux qui changent vite la forme du coffret.
Choisir les bons calibres et les bonnes familles de différentiels
Ce point prolonge le dimensionnement général, mais il va plus loin dans le détail des usages. Les différentiels de type A conviennent à des circuits comme les plaques ou le lave-linge, tandis que le type AC reste adapté aux usages classiques.
Selon le guide Consuel et les documents techniques associés, le tableau doit aussi réserver de la place pour les appareils spécifiques. Un mauvais mélange entre calibre, section et fonction expose à des déclenchements répétés ou, pire, à un échauffement anormal.
« J’ai gagné du temps au contrôle parce que le schéma reprenait chaque circuit avec son usage réel. »
Sophie M.
Le propriétaire y gagne en lisibilité, et l’électricien en efficacité. Ce lien entre choix techniques et usage quotidien prépare l’examen des modules spécialisés, souvent ajoutés après coup.
Modules spécialisés et réserves d’évolution dans le coffret
Le passage aux équipements spécialisés change vite la physionomie d’un tableau. Un contacteur jour/nuit pour le chauffe-eau, un parafoudre, ou une protection dédiée pour une borne de recharge demandent chacun leur place.
Selon les guides techniques consultés, la borne IRVE et la pompe à chaleur imposent souvent une rangée dédiée. Dans une maison récemment rénovée, cette anticipation évite de démonter une partie du coffret quelques mois plus tard.
- Contacteur heures creuses pour chauffe-eau
- Parafoudre pour équipements sensibles
- Protection dédiée pour borne de recharge
- Modules de gestion et de confort
La meilleure stratégie consiste à penser l’extension avant le besoin immédiat. Ce réflexe ouvre la voie à la question décisive des travaux, car un beau schéma ne suffit jamais sans exécution rigoureuse.
Intervention sur le tableau de répartition et bonnes pratiques de sécurité
Après la norme, le chantier rappelle une vérité simple : la théorie ne remplace pas le geste sûr. Toute intervention sur le tableau demande de couper, vérifier, repérer, puis seulement intervenir sur le bon circuit électrique.
Selon Qualifelec, les travaux de mise aux normes, d’extension ou de remplacement doivent être confiés à un professionnel certifié. Cette exigence protège le logement, mais aussi l’assurance habitation, qui peut refuser un sinistre mal exécuté.
« Quand le coffret a été repris par zone, les coupures sont devenues beaucoup plus faciles à diagnostiquer. »
Thomas B.
Le temps gagné au diagnostic vaut souvent plus que l’économie espérée sur une intervention improvisée. C’est particulièrement vrai quand plusieurs circuits cohabitent dans un logement ancien.
Pourquoi la maintenance exige un repérage impeccable
Cette exigence de repérage découle directement de la structure du coffret. Si les rangées sont mal identifiées, une simple panne de prise peut entraîner des essais inutiles et un stress très concret pour l’occupant.
Selon l’expérience de terrain rapportée par les professionnels du secteur, un tableau bien documenté réduit fortement le temps de recherche. Dans la vraie vie, cela signifie moins d’interruptions dans la journée, surtout quand le télétravail, l’éclairage et l’électroménager dépendent tous du même logement.
- Étiquetage clair des circuits
- Regroupement par usage ou zone
- Accès simple aux organes de coupure
- Schéma de principe disponible à proximité
Un bon repérage ne fait pas que rassurer, il accélère l’action juste. La suite logique porte sur les opérations les plus fréquentes, celles que l’on sous-estime souvent.
Remplacement, ajout ou mise aux normes sans improvisation
Ce dernier angle prolonge la maintenance en abordant les gestes les plus courants. Remplacer un divisionnaire, ajouter une rangée ou reprendre les différentiels peut paraître banal, mais la moindre erreur de raccordement change tout.
Selon les documents techniques du Consuel, une installation neuve ou une rénovation lourde doit être validée avant remise en service. Dans un projet bien cadré, cette étape n’est pas une formalité, mais la preuve que la sécurité électrique a été prise au sérieux.
« Le jour où nous avons séparé les usages, la maison a cessé de disjoncter pour un simple appareil défectueux. »
Claire D.
Une maison mieux segmentée supporte mieux les usages modernes, du four connecté à la pompe à chaleur. C’est précisément là que le tableau de répartition montre sa valeur durable, au-delà du simple coffret métallique.
Source : AFNOR, « NF C 15-100 », AFNOR ; Enedis, « Compteur électrique », Enedis ; Consuel, « Attestation de conformité des installations électriques », Consuel.
